Если систему соединений в концертном ком­плексе сравнить с системой кровообращения, то микшерный пульт, несомненно, будет являться сер­дцем концертного комплекса. Если с пультом что-то не в порядке, из-за этого нарушается работа всего комплекса. И пока вы не отладите пульт, вы не сможете настроить работу всех остальных систем этого комплекса.

икшерный пульт - это устройство, предназначенное для сбора электрических сигналов от всех систем концертного комплекса - микрофонов, музыкальных инструментов, звуковых эффектов и устройств обработки звука и смешивания их в общий выходной сигнал, предназначенный для воспроизведения звуковоспроизводящей системой. С помощью микшерного пульта осуществляется операция по согласованию уровней сигналов различных источников, называемая сведением, а также регулировка уровней выходного сигнала.

Основным условием, на котором строится хорошее звучание, является правильный подбор коэффициента усиления входных блоков пульта, называемого чувствительностью. Чем больше вни­мания вы уделите подбору чувствительности каждо­го из каналов, тем лучше.

Рассмотрим более подробно основные функ­ции управления микшерного пульта.

ЧУВСТВИТЕЛЬНОСТЬ

Эта функция иногда называется «Уровень вход­ного сигнала» или «Усиление». Регулятором чув­ствительности подбирается требуемое усиление вход­ного канала микшерного пульта в диапазоне от уровня выходного сигнала микрофонов до уровня выходных сигналов линейных источников, таких как электронные клавишные инструменты, магни­тофоны и т.п. Более наглядно его функцию можно представить, как регулирование количества сигна­ла, подаваемого на пульт. Если этого сигнала недо­статочно, его можно добавить, если излишек, уб­рать. Например, если задний вокал звучит тихо, то регулятором чувствительности можно увеличить его уровень, а если басовый барабан ударной установки заглушает все остальные звуки, то этим же регулято­ром можно привести его громкость к среднему уровню. Разумеется, подобная операция имеет смысл, если ее проводить при номинальном положении основных регуляторов уровней микшерного пульта. Если эти регуляторы частично выведены при на­стройке чувствительности, то попытка ввести их во время сведения может привести к возникновению перегрузки, а если они находились в максимальном положении, то может случиться, что сигнала источ­ника просто не хватит для того, чтобы получить ровное сбалансированное звучание. Кроме того, в этом случае увеличивается уровень шума.

Таким образом, к подбору чувствительности нужно относиться очень внимательно. Звук настра­иваемого канала должен быть предельно четким и ясным. Оптимальному положению регулятора чув­ствительности соответствует минимум шумов и ис­кажений. Неточная настройка регуляторов чувстви­тельности микшерного пульта приведет к некаче­ственной настройке концертного комплекса.

Микшерный пульт - сердце концертного комплекса

При крайнем левом положении регулятора чувствительности звук вовсе не обязательно должен пропадать полностью. Это положение соответствует только минимальному значению чувствительности, характерному для линейных входов и выходов, и минимальному значению коэффициента усиления входных блоков микшерного пульта. Тем не менее, даже такое значение чувствительности может ока­заться слишком высоким. Для того, чтобы его умень­шить, на пульте предусматривают специальные пе­реключатели, ослабляющие уровень входного сиг­нала еще на 20 - 30 дБ. Если такого переключателя на пульте нет, то вместо него можно применить делитель напряжения, подключаемый ко входу микшерного пульта. Схема такого делителя, который собирается в соединительном разъеме кабеля, при­водится в следующих статьях.

КАНАЛЬНЫЙ ЭКВАЛАЙЗЕР

Канальным эквалайзером называется секция входного канала микшерного пульта, предназначен­ная для настройки амплитудно-частотной характе­ристики канала. Регуляторами этой секции, можно менять окраску звучания всех источников, подклю­ченных к каналу, где эта секция расположена. К помощи канального эквалайзера прибегают в двух случаях:

1. При необходимости изменить звук голоса или инструмента.
2. При необходимости удалить из звука инструмента различные помехи - призвуки, шумы, фоны и т.п. Простейший канальный эквалайзер представ­ляет собой двухполосный регулятор тембра, позво­ляющий изменять уровень высоких и низких частот в исходном сигнале. Более сложный эквалайзер может содержать четыре полосы регулировки амп­литудно-частотной характеристики канала с пере­менным значением частот, на которых производит­ся регулировка. Такой эквалайзер называют пара­метрическим, так как он позволяет управлять значе­ниями параметров амплитудно-частотной характе­ристики канала. Независимо от исполнения эква­лайзеров, все они предназначены для одной и той же цели - изменять и корректировать характеристики исходных звучаний.

МНОГОПОЛОСНЫЕ РЕГУЛЯТОРЫ ТЕМБРА

Многополосные регуляторы тембра в отличие от параметрических эквалайзеров не позволяют из­менять значение частоты, на которой происходит регулировка амплитуды сигнала. Они позволяют лишь поднять или ослабить компоненты спектра сигнала, лежащие в определенной полосе частот. В зависимости от числа полос, на которые делится весь частотный диапазон канала, функции регулято­ров эквалайзера могут различаться.

• 2-х полосный эквалайзер - «Низкие» и «Высокие»
• 3-х полосный эквалайзер - «Низкие», «Средние» и «Высокие»
• 4-х полосный эквалайзер - «Низкие», «Средние низкие», «Средние высо­кие» и «Высокие»

Перемещением ручки регулятора эквалайзера влево и вправо от среднего положения можно до­биться спада или подъема уровня сигнала в выбран­ной полосе частот от ±12 до ±15 дБ. Преимущество многополосного регулятора тембра перед другими типами эквалайзеров заключается в том, что с ним достаточно просто обращаться, его работа является наглядной, он создает мало искажений и помех, и стоимость его невысока. Но, к сожалению, его работу можно охарактеризовать поговоркой - «по­чти хорошо - это еще не хорошо». Многополосным регулятором тембра вы не сможете изменить уро­вень одной выбранной компоненты спектра исход­ного звукового сигнала, не затронув соседних ком­понент. Вам придется одновременно изменять амп­литуду всех спектральных составляющих, попадаю­щих в диапазон полосы, в которой производится регулировка.

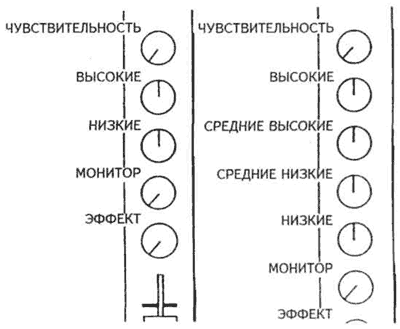

2-х полосный и 4-х полосный регуляторы тембра

КВАЗИПАРАМЕТРИЧЕСКИЙ ЭКВАЛАЙЗЕР

Этот тип эквалайзера представляет собой уп­рощенную разновидность параметрического эква­лайзера, от которого отличается отсутствием регуля­тора ширины полосы пропускания. Полный пара­метрический эквалайзер имеет по три регулятора на каждую частотную полосу - регулятор значения средней частоты частотной полосы, регулятор ши­рины этой полосы и регулятор коэффициента уси­ления сигнала в этой полосе.

Применение квазипараметрического эквалай­зера в качестве канального эквалайзера микшерного пульта позволяет легко и весьма точно управлять звучанием исходных звуковых сигналов. В микшер­ных пультах квазипараметрический эквалайзер час­то включают в состав 3-х или 4-х полосного регуля­тора тембра в качестве регулятора средних частот. Настройку квазипараметрического эквалайзера про­изводят следующим образом.

Прежде чем устанавливать значение спада или подъема, как в многополосном регуляторе тембра, на квазипараметрическом эквалайзере нужно сначала определить значение средней частоты полосы, в которой это должно производиться. Это можно сделать следующим образом. Сначала вы устанавли­ваете регулятор эквалайзера «Подъем/спад» в край­нее положение, соответствующее подъему. Затем, слушая внимательно звук инструмента, например, барабана, вы вращаете регулятор частоты до тех пор, пока не почувствуете максимальной громкости зву­ка. Барабан при этом начинает звучать очень гулко. Обычно это происходит в диапазоне от 250 до 300 Гц. Определив резонансную частоту инструмен­та, можно управлять его громкостью, используя для этого регулятор «Подъем/спад», причем уровни всех остальных инструментов, подключенных к этому же каналу, будут изменяться очень незначительно.

4-х полосный регулятор тембра с квазипараметрическим эквалайзером

С помощью квазипараметрического эквалай­зера можно выделить недостающие гармоники в вокале, не увеличивая его среднюю громкость. Та­кая регулировка производится в полосе средних частот, так как эти гармоники обычно находятся в области 3.5 КГц. Этот эквалайзер также позволяет эффективно бороться с самовозбуждением, возни­кающим в мониторной системе.

В микшерных пультах средней сложности обычно применяются 3-полосные регуляторы темб­ра. Квазипараметрический эквалайзер, входящий в состав такого регулятора тембра представляет собой однополосный перестраиваемый фильтр средних частот. Более сложный регулятор тембра может содержать в качестве квазипараметрического эква­лайзера несколько таких фильтров, настроенных на разные перекрывающиеся частотные полосы, на­пример, в 4-х полосном регуляторе тембра содер­жится два перестраиваемых фильтра - средних низ­ких и средних высоких частот.

Разновидности исполнения квазипараметрического эквалайзера

Регулятор или переключатель частоты квазипараметрического эквалайзера может находиться как выше, так и ниже его регулятора уровня. Иногда они оба располагаются на одной оси. В этом случае внешний регулятор используется для установки зна­чения частоты, а внутренний - для установки коэф­фициента усиления. Такой сдвоенный тип исполне­ния ввиду экономии рабочего пространства мик­шерного пульта часто применяется в полных пара­метрических эквалайзерах, которые могут иметь до четырех перестраиваемых полосовых фильтров.

Экономия рабочего пространства микшерно­го пульта - весьма актуальная конструкторская про­блема. Сравните между собой три типа входных каналов, изображенных на рисунке. Первый из них имеет только пять регуляторов и ни одного пере­ключателя. Зато на третьем располагается 12 регуля­торов и 12 переключателей. Теперь представьте себе, что одна только секция канальных эквалайзе­ров может иметь 12 регуляторов, и вы можете понять, насколько сложной и громоздкой может стать конструкция 40-канального микшерного пуль­та. Заодно вы можете прикинуть, сколько все это должно стоить!

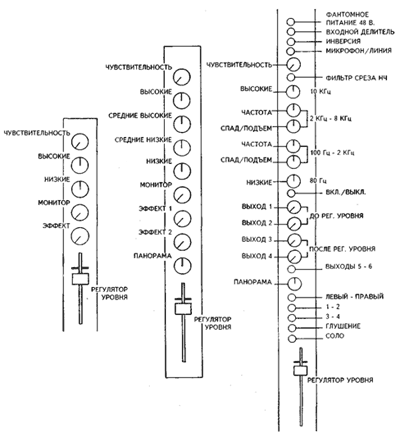

Три разновидности типового исполнения входных каналов микшерных пультов: с 2-х полосным регулятором тембра и двумя дополнительными выходами, с 4-х полосным регулятором тембра и тремя дополнительньши выходами, с 4-х полосныл. эквалайзером, содержащим два перестраиваемых фильтра средних частот, и шестью дополнительными выходами.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ МИКШЕРНЫХ ПУЛЬТОВ

Фантомное питание
Некоторые из микрофонов, например, кон­денсаторные, нуждаются в дополнительном источ­нике энергии. Во многих типах таких микрофонов предусматривается подключение внешнего источ­ника постоянного напряжения 48 В. Это напряже­ние можно подавать на микрофон, используя для этого тот же соединительный кабель, которым этот микрофон подключается к микшерному пульту. Такое питание называется неявным или фантом­ным. Фантомное питание требует осторожного об­ращения. Если его подать на микрофон, который для этого не предназначен, то его напряжение может вывести этот микрофон из строя. Это обстоятель­ство нужно иметь ввиду, если конструкция микшер­ного пульта не предусматривает раздельной подачи питания на каждый входной микрофонный канал. В таких пультах фантомное питание всех каналов включается одновременно при нажатии одной кноп­ки. В этом случае микрофоны, не рассчитанные на подключение фантомного питания и имеющие не­симметричное подключение к микшерному пульту, могут перегореть.

Входной делитель
Функция входного делителя заключается в понижении чувствительности микрофонного входа микшерного пульта на 20 - 30 дБ. При включении "входного делителя подключенный источник начи­нает звучать несколько тише. Обычно входным делителем пользуются в тех случаях, когда подклю­ченный источник, имеет выходной сигнал недоста­точно мощный для линейного входа, тем не менее слишком мощный, чтобы его можно было подклю­чить к микрофонному, и вызывает его перегрузку. В этом случае введение во входную цепь делителя напряжения позволяет эту перегрузку устранить.

Внимательно следите за тем, чтобы входные делители микшерного пульта не были вклю­чены в цепь без особой необходимости. Вклю­ченный делитель обычно не нарушает работы канала, однако требует дополнитель­ного увеличения чувствительности входных блоков канала, если подключенный к нему источник имеет номинальное выходное на­пряжение. Излишнее увеличение чувстви­тельности входных цепей микшерного пуль­та, необходимое для компенсации ослабле­ния, вызванного делителем, приводит к по­вышению относительного уровня шумов, фонов и помех, и может вызвать дополни­тельные искажения выходного сигнала мик­шерного пульта.

Инверсия
При включении этой функции происходит смена фаз входного сигнала. При симметричном подключении источника включатель инверсии ме­няет местами положительный и отрицательный выводы этого источника. Такой включатель оказы­вается весьма полезным при фазировке микрофо­нов. Например, если при сближении двух микрофо­нов, подключенных к разным каналам микшерного пульта, начинают ощущаться частотные провалы, вызывающие общее ослабление звука, то фазы од­ного из микрофонов необходимо поменять. Если на пульте предусмотрен такой переключатель, то у вас не будет необходимости перепаивать выводы одного из микрофонов, теряя напрасно рабочее время. Кроме того, при быстрой смене фаз выявить разфа-зировку микрофонов значительно проще.

Переключатель чувствительности
Переключатель чувствительности входного канала микшерного пульта предназначен для уста­новки чувствительности этого канала в соответ­ствии с уровнем выходного сигнала подключенного к нему источника, микрофона или линейного, на­пример, такого, как выход магнитофона или звуко­вого процессора.

Многие микшерные пульты имеют отдельные входы для подключения микрофонов и линейных источников. В таких пультах микрофоны подключа­ются с помощью специальных трехвыводных разъем­ных соединителей стандарта Кэннон или XLR, а линейные источники - с помощью 1/4-дюймовых джековых соединителей. Наличие двух отдельных входов у одного канала позволяет подключить к нему одновременно два источника. Поэтому для того, чтобы не возникло путаницы с параллельным подключением, на таких пультах переключатель чувствительности является в то же время и переклю­чателем входов. У этого конструкторского решения есть определенные преимущества. Например, вы можете подключить выход звукового процессора к микрофонному входу, уменьшив чувствительность этого входа, а выход магнитофона - к линейному. Тогда вы сможете прослушивать записанные сигналы с магнитофона через каналы, используемые для записи, переключая требуемые входы микшерного пульта. Преимущество такого подключения заклю­чается в том, что у вас отпадает необходимость в постоянных пересоединениях входов и выходов магнитофона и появляется возможность сократить количество используемых каналов микшерного пуль­та.

Фильтр среза низких частот
Фильтр среза низких частот ослабляет часто­ты, лежащие в диапазоне ниже 80 Гц. Этот фильтр вводится в цепь, если спектральные составляющие сигнала источника, лежащие в этом диапазоне час­тот, не несут никакой полезной информации или содержат помехи. К таким источникам можно отне­сти все высокочастотные источники звука, а также вокал и, иногда, гитару. Ясно, что на звучании .низкочастотных источников, таких, как ударные или бас-гитара, действие этого фильтра скажется не лучшим образом.

Обход эквалайзера
Во входных каналах микшерных пультов кноп­ка обхода эквалайзера обычно расположена рядом с регуляторами этого эквалайзера. При включении обхода эквалайзер исключается из цепи входного канала. Этой функцией очень удобно пользоваться при настройке эквалайзеров. Включая и выключая обход эквалайзера, легко сравнивать исходное зву­чание источника со скорректированным.

Будьте бдительны. При включении обхода по­ложения регуляторов эквалайзера не сказы­ваются на характеристиках звучания. По­этому, перед тем, как начать работу, проверьте положения всех переключателей обхода.

Группировка
Группировкой называется объединение вход­ных каналов микшерного пульта в группы или подгруппы.

Группировка возможна только на таких мик­шерных пультах, которые подразумевают многосту­пенчатое соединение входных каналов. Большин­ство пультов, имеющих от 2 до 16 входных каналов, не позволяют объединять их в отдельные группы. В таких пультах разделение входных сигналов на две группы производится регуляторами панорамы.

Те микшерные пульты, в которых группиров­ка предусмотрена, имеют специальные переключа­тели группировки. С помощью этих переключате­лей выход любого из входных каналов может быть подключен или к одному из выходных каналов, как в обычном микшерном пульте, или к любому из групповых каналов пульта.

Например, на пульте, имеющем 4 групповых канала, вы можете объединить часть каналов, через которые идут сигналы от ударной установки в пер­вую группу, гитару и бас-гитару - во вторую, вокал подать на третью группу, а все клавишные инстру­менты объединить в четвертую. Стереофонический пульт, позволяющий провести такую же группиров­ку, должен иметь 8 групповых каналов.

Принцип группировки может показаться слиш­ком сложным, если попытаться представить его в уме, но на практике он осуществляется достаточно легко. Групповые каналы микшерного пульта обра­зуют небольшой встроенный микшерный пульт. Их выходы подключаются непосредственно к левому и правому выходам пульта, как в обычном односту­пенчатом микшерном пульте, но в многоступенча­том пульте их регуляторы уровня являются регуля­торами уровня групп и позволяют изменять гром­кость нескольких входных источников одновремен­но.

Работая с многоступенчатым микшерным пультом, помните одну важную его особен­ность. Если ни один из переключателей группировки не включен - выход входного канала от входа групповых каналов отсое­динен, поэтому сигнал, поданный на вход данного входного канала, на выходе микшер­ного пульта будет отсутствовать.

В многоступенчатых микшерных пультах ре­гулятор панорамы часто действует совместно с пере­ключателями группировки.

На многих микшерных пультах, позволяющих осуществлять очень сложные группировки, выход­ные сигналы входных каналов могут подключаться только к одному входу группового канала вне зави­симости от положения регулятора панорамы.

Групповые каналы многоступенчатого микшерного пульта.

Возможность группировки существенно уп­рощает работу звукооператора. Вы можете подклю­чить любой из входных каналов к любой группе или непосредственно к выходу пульта. Таким образом, можно получать самые разнообразные виды группи­ровок. Например, главный вокал может быть подан прямо на выход, а задний вокал можно объединить в одну группу, что после точной его отстройки позволит вам легко управлять его уровнем, не нару­шая внутреннего баланса и не теряя времени на дополнительную перестройку.

РЕЖИМЫ «СОЛО» И «ГРОМКО»

Режимы «Соло» и «Громко» представляют со­бой различные способы контроля сигналов во вход­ных, выходных и групповых каналах микшерного пульта. Переключатели, которыми включаются эти режимы, существуют в каждом канале микшерного пульта. С их помощью любой из каналов пульта может быть прослушан независимо от всех осталь­ных. Однако, между этими двумя режимами суще­ствуют определенные различия. Так, режим «Гром­ко» позволяет прослушивать сигнал канала с макси­мальным уровнем, то есть с тем уровнем, с каким этот сигнал подан на вход канала. Для этого сигнал со входа регулятора уровня подается прямо на его выход. Ясно, что в этом случае регулятор уровня канала перестает действовать, а работа соседних каналов не прекращается. Таким образом, режим «Громко» позволяет выделить звучание одного из каналов на фоне общего баланса.

При включении режима «Соло» работа выб­ранного для контроля канала не нарушается и сиг­нал продолжает звучать с тем уровнем, который установлен регулятором. Но при включении режима «Соло» выходы всех остальных каналов той же секции отключаются.

Режимы «Соло» и «Громко» оказываются очень полезными в тех случаях, когда необходимо внима­тельно прослушать работу одного из каналов, чтобы откорректировать его звук.

Следите внимательно за тем, чтобы после окончания настройки режимы «Соло» и «Громко» во всех каналах были отключены. В противном случае вы рискуете начать концертное выступление резким нарушением звукового баланса.

ДОПОЛНИТЕЛЬНЫЕ ВЫХОДЫ

Система дополнительных выходов микшер­ного пульта предназначена для вывода из пульта сигнала любого из его входных каналов. Через дополнительные выходы эти сигналы, минуя глав­ный выход микшерного пульта, могут попасть на любое внешнее устройство, например, мониторную систему звуковоспроизведения или внешнее уст­ройство обработки звука, с выхода которого они могут быть поданы обратно в пульт через дополни­тельные входы или входы реверберации.

В самом простом случае микшерный пульт имеет один или два дополнительных выхода - один для мониторов и один для внешнего устройства обработки звука. Более сложные микшерные пуль­ты могут иметь 4, 6 и большее количество дополни­тельных выходов. Дополнительные выходы делятся на две основные группы - управляемые и неуправляемые. Выходные сигналы управляемых выходов берутся из точек, находящихся после регуляторов уровней входных каналов, а сигналы неуправляемых выходов берутся из точек, находящихся до регулято­ров уровней входных каналов. Неуправляемые вы­ходы обычно используются для подачи сигналов на систему звуковоспроизведения монитора, а управ­ляемые - для подачи сигналов на устройства обра­ботки звука.

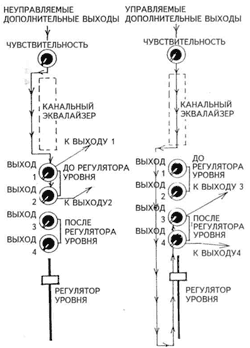

Группа неуправляемых дополнительных выходов
В группу неуправляемых выходов объединя­ются такие дополнительные выходы микшерного пульта, у которых уровень выходного сигнала не зависит от положения регуляторов уровней каналов. На звучании этих выходных сигналов может не сказываться и наличие канального эквалайзера. В таких случаях сигнал дополнительных выходов бе­рется из точек, находящихся и перед регуляторами уровней, и перед канальными эквалайзерами. Неуп­равляемые дополнительные выходы удобно приме­нять для мониторного контроля, поэтому их часто объединяют в отдельную секцию - секцию монито­ра.

Группа управляемых дополнительных выходов
Уровень выходного сигнала управляемых до­полнительных выходов микшерного пульта зависит от положения регуляторов уровней входных кана­лов. Меняя положения регуляторов уровней можно управлять балансом сигналов, получаемых на этих выходах, что очень удобно использовать при обра­ботке входных сигналов внешними устройствами обработки звука. Поэтому эту группу выходов назы­вают группой эффекта. Конечно, для установки уровня выходных сигналов на устройство обработки звука можно использовать и регуляторы уровней дополнительных выходов. Но представьте себе ка­кое при этом количество лишних операций нужно производить во время баланса на пульте, имеющем 32 канала микрофонов и несколько внешних звуко­вых процессоров. Группу управляемых дополни­тельных выходов можно использовать для создания отдельных дополнительных сигналов, что бывает необходимо при проведении пробной записи или трансляции по радио или телевидению. Такой до­полнительный сигнал может оказаться необходим при создании центрального канала в дополнение к имеющимся правому и левому или при создании дополнительного канала сверхнизких частот.

Все способы использования дополнительных выходов вряд ли возможно описать полностью, поэтому лучше использовать их так, как требует ситуация. Например, если для подачи сигнала на устройство обработки звука использовать группу неуправляемых выходов, то можно получить особый эффект, заключающийся в том, что обработанный сигнал будет продолжать звучать с полным уровнем после того, как основной сигнал уже убран. Этим приемом можно добавлять насыщенность вокалу, когда он начинает звучать слишком плоско, напри­мер, на длинных нотах. Используя управляемые выходы, вы можете изменять уровень сигнала и уровень эффекта одновременно. Например, если вы уменьшите уровень вокала, уровень обрабатываемо­го сигнала этого вокала уменьшится вместе с ним.

Исходя из экономии рабочего пространства микшерного пульта, некоторые пульты могут иметь меньшее количество ручек управления уровнями дополнительных выхо­дов, чем самих выходов. Так, пульт, имею­щий 6 дополнительных выходов, может иметь 4регулятора уровня этих выходов. В этих случаях регуляторы уровней двух пос­ледних выходов, например, третьего и чет­вертого, могут включаться в цепь дополни­тельных выходов, не имеющих регуляторов уровней, например, пятого и шестого, с помощью специального переключателя. Та­кое конструкторское решение можно с ус­пехом использовать для получения различ­ных эффектов.

Точки электрических цепей входных каналов, используемые для дополнительных выходов.

Регулятор уровня дополнительного выхода
Уровень выходного сигнала дополнительного выхода можно изменять при помощи отдельного регулятора. Ручка этого регулятора обычно распола­гается в сборной секции микшерного пульта в сто­роне от входных каналов. В зависимости от назна­чения дополнительного выхода этот регулятор мо­жет называться «Уровень монитора», «Уровень эф­фекта», «Уровень реверберации» и т.п. Во время настройки микшерного пульта этот регулятор дол­жен быть введен примерно на три четверти макси­мального значения. Если этот регулятор выведен, сигнал на дополнительном выходе будет отсутство­вать.

ДОПОЛНИТЕЛЬНЫЕ ВХОДЫ

Выходной сигнал микшерного пульта, иду­щий на внешнее устройство обработки звука, после обработки должен возвращаться обратно в пульт, где он должен смешиваться в необходимой пропорции с прочими сигналами. Хотя для этой цели можно использовать входные каналы микшерного пульта, на всех микшерных пультах обычно предусматрива­ют отдельные дополнительные входы с отдельными регуляторами уровней. Количество дополнитель­ных входов обычно соответствует количеству допол­нительных выходов.

Использование входного канала в качестве дополнительного входа

Если вы решите использовать входные каналы микшерного пульта в качестве каналов до­полнительных входов, убедитесь, что регу­ляторы уровней дополнительных выходов этих каналов выведены или отключены. В противном случае коммутация будет некорректной.

Будьте внимательны. Используя входной ка­нал микшерного пульта в качестве дополнительного входа, не вводите регуляторы уровней дополнитель­ных выходов этого канала, так как это может приве­сти к образованию паразитных обратных связей. В случае, если один их этих регуляторов хотя бы частично введен, выход внешнего устройства обра­ботки звука при такой коммутации попадает на его собственный вход. Следите за тем, чтобы во время настройки пульта случайно не ввести какой-либо из этих регуляторов, так как это может привести к перегрузке и выводу из строя устройства обработки звука.

ЗАДНЯЯ ПАНЕЛЬ МИКШЕРНОГО ПУЛЬТА

На задней панели микшерного пульта обычно располагают разъемные соединения для подключе­ния входных и выходных цепей пульта.

Каждый входной канал на задней панели пульта имеет по крайней мере один вход, для подключения микрофона. В качестве разъемного соединения это­го входа чаще всего применяют соединители XLR. Входные каналы могут иметь и дополнительные линейные входы, для подключения к которым ис­пользуются джековые соединители.

На задней панели микшерного пульта также могут располагаться джековые разъемы ка­нальных разъединителей. Чаще всего на каждый входной канал приходится по два таких разъема - вход и выход. Иногда вход и выход разъединителя подключаются к одному стереофоническому трехпроводно-му разъему. В этом случае конец джека, используемого для подключения к разъе­динителю, предназначен для подачи внеш­него сигнала на вход канала, кольцо пред­назначено для подключения к выходу кана­ла, а корпус служит общим проводом. Разъединители микшерного пульта предназ­начены для включения в цепь отдельного входного канала внешнего устройства обработки звука, эф­фекта или звукового процессора. При подключении разъема внешнего устройства к пульту, цепь входно­го канала разрывается. Сигнал, поданный на вход микшерного пульта, проходя предварительный уси­литель канала, поступает не на последующие элек­тронные блоки канала, а на выходной разъем разъе­динителя. С выхода разъединителя он попадает на вход внешнего устройства, с выхода которого через входной разъем разъединителя он подается обратно на вход оставшихся электронных блоков входного канала.

Разъединителями удобно пользоваться в тех случаях, когда необходимо ввести дополнительную обработку только в один из каналов. Таким спосо­бом можно подключать дополнительные компрес­соры, лимитеры и ограничители шума. При необхо­димости, этот способ подключения дополнитель­ных устройств позволяет экономить дополнитель­ные выходы микшерного пульта.

Каждый из входных кана­лов может иметь отдель­ный линейный выход. Он обычно используется для подачи сигналов на аппа­рат магнитной записи. Линейный выход канала, как и дополнительный, может быть управляемым или неуправляемым, что зависит от назначения микшерного пульта. На задней панели микшерно­го пульта располагается секция до­полнительных выходов пульта, «Вы­ход 1», «Выход 2», «Выход 3» и так далее. Эти выходы могут объеди­няться в различные группы, напри­мер, группу эффекта, группу мони­тора и т.п. в зависимости от конст­рукции пульта.

Рядом с секцией дополни­тельных выходов обычно размеща­ют секцию дополнительных вхо­дов. Назначение и обозначение этих входов также зависит от конструк­ции пульта.

Многоступенчатые микшер­ные пульты, имеющие групповые каналы, могут иметь на задней па­нели разъемы соответствующих этим групповым каналам разъеди­нителей и линейных выходов. Эти разъемы соответственно обознача­ются как групповые разъединители и групповые выходы. Групповые выходы являются линейными и предназначаются для записи.

Питание микшерных пультов чаще всего производится от сетей переменного напряжения. Слож­ные микшерные пульты имеют вы­носной блок питания, преобразую­щий напряжение сети в напряже­ния, необходимые для питания электрических цепей пульта. Так как таких напряжений обычно не­сколько, то для их подачи на пульт применяют специальный многокон­тактный разъем. Этот разъем обыч­но расположен на задней панели микшерного пульта.

Разъемы, применяемые для главных выходов микшерного пульта, левого и правого, могут быть как джековыми, так и XLR, а иногда и теми и другими. Кроме левого и правого главных выходов, микшерный пульт может иметь монофонический выход, на который подается суммарный выходной сигнал обоих каналов. Этот выход может иметь отдельный регулятор уровня на передней панели микшерного пульта. Производя коммутацию, ста­райтесь не перепутать этот выход с мониторным.

На этом список основных соединений мик­шерного пульта заканчивается. Если же вы во время подключения своего пульта обнаружите какие-либо соединения, не попавшие в этот список, обращай­тесь к инструкции.

ПРОВЕРКА СОСТОЯНИЯ МИКШЕРНОГО ПУЛЬТА ПЕРЕД НАЧАЛОМ РАБОТЫ

Убедитесь в том, что на пульт подано напряжение питания.

• Убедитесь, что необходимые вам входные каналы включены, а канальные эквалайзе­ры введены в цепь.
• Проверьте состояние коммутатора группи­ровок и произведите требуемые коммута­ции. Убедитесь, что групповые каналы включены.
• Проводя проверку состояния микшерного пульта, проверяйте переключения и ком­мутацию всех каналов независимо от того, какими каналами вы решили воспользо­ваться.
• Работая с незнакомым пультом и подбирая характеристики звучания каналов, старай­тесь внимательно слушать его работу и как можно меньше опираться на память и ука­занные на регуляторах значения парамет­ров. Старайтесь поближе познакомиться с его звучанием.

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

Активная электроника
Устройствами, имеющими активную электро­нику, называются такие устройства, для обеспече­ния работы которых необходим источник питания. За счет напряжения этого источника устройства с активной электроникой могут осуществлять усиле­ние сигналов.

Амплитуда
Амплитудой сигнала называется параметр сиг­нала, величиной которого определяется его уровень. Единицей измерения амплитуды сигнала является вольт, а единицей измерения уровня - децибел.

Время срабатывания
Временем срабатывания называется время, необходимое звуковому процессору, например, лимитеру, компрессору или ограничителю шума, для того, чтобы начать работу. Это время обычно зависит от порога срабатывания.

Симметричные линии
Способ передачи сигналов, к которому при­бегают, чтобы добиться понижения уровня по­мех. Симметричная линия является трехпровод-ной. Она состоит из отдельного экранирующего провода и двух фаз сигнала, положительной и отрицательной. Значения амплитуд сигналов в этих фазах всегда противоположны, в отличие от амплитуд помех, которые являются синфазными, поэтому при симметричном подключении дейст­вие помех ослабляется. Для подключения симмет­ричных линий ко входам различных устройств при­меняют согласующие трансформаторы или усили­тельные каскады с дифференциальным входом.
